BobCAD Drehen

Das Entwerfen und das Programmieren von Bearbeitungsoperationen für Ihre CNC-Drehzentren war noch nie so einfach. Mit dem neuen BobCAD-CAM-System für Drehmaschinen können Sie schnell effiziente Werkzeugwege für alle Schrupp-, Schlicht-, Gewinde- und Einstechvorgänge erstellen.

Die BobCAD-CAM-Software für 2-Achsen-Drehmaschinen und Drehzentren bietet einen optimierten CAD-Kern für den Entwurf und voll assoziative Solid-Modell-Maschinenprogrammierlösungen. CAD-CAM für das Drehen macht es einfach, erweiterte 2-Achsen-Werkzeugwege für das Schruppen, Schlichten, Gewindeschneiden, Einstechen, Bohren und Trennen (Aussen und Innen) zu erstellen. Diese leistungsfähige CAD-CAM-Software ist eine komplette CNC-Programmierlösung für einfache und komplexe Dreh-Teile.

Drehen Features

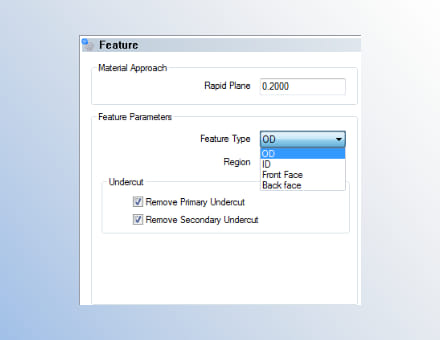

Feature-Typ-Programmierung

Definieren Sie mittels der Dropdown-Liste für die Feature-Programmierung ganz einfach, wo auf Ihrer Teilegeometrie der Werkzeugweg erstellt werden soll. Wählen Sie aus OD, ID, Vorderseite und Rückseite. Steuern Sie den Schnitt von rechts nach links oder von links nach rechts, je nach Auswahl der Region.

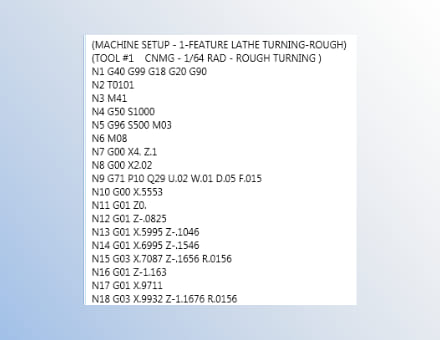

Festzyklen

Die Software unterstützt die Verwendung von Festzyklen, mit denen die Größe Ihrer NC-Programme reduziert wird. Sie haben die Möglichkeit, jedes Feature als einzelne Bewegungen oder als vordefinierte Zyklen im NC Code auszugeben.
Funktionseinschränkungen

Wird als Begrenzung verwendet, um den auf der Fläche, dem Außendurchmesser, der ID oder der Rückseite des Teils erstellten Werkzeugweg zu begrenzen. Wählen Sie "Aus Rohteil", "Aus Geometrie" oder "Benutzerdefiniert", um den Werkzeugweg auf die gewünschten Bereiche zu beschränken.

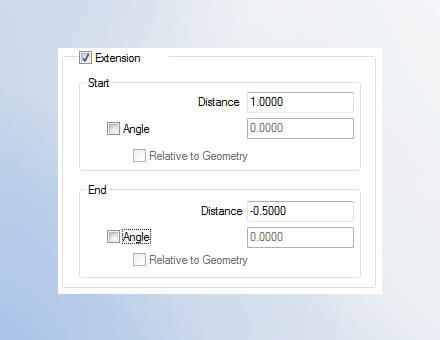

Werkzeugweg kürzen und verlängern

Beenden Sie die Bearbeitung der Geometrie, um den Werkzeugweg zu kürzen oder zu verlängern. Mithilfe von Erweiterungen können Benutzer einen positiven Wert zum Erweitern oder einen negativen Wert zum Kürzen ihres Werkzeugwegs eingeben. Unabhängige Steuerung für Schnittbeginn und -ende mit optionaler Winkelverlängerung.

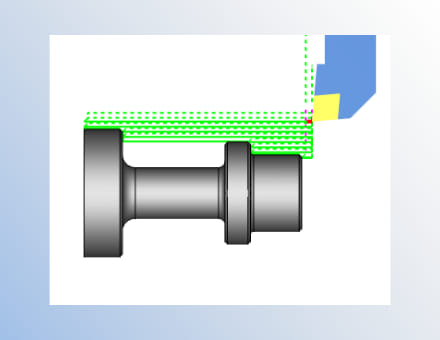

Hinterschnitte entfernen

Fahren Sie über Nute und Hinterschneidungen, ohne Ihre Geometrie zu bearbeiten. Dieser Feature-Parameter kann jederzeit aktiviert werden, um zu verhindern, dass Unterschnitte parallel zur X- oder Z-Achse auftreten. Schnelleres Programmieren bei gleichzeitiger Reduzierung der Geometriebearbeitung.

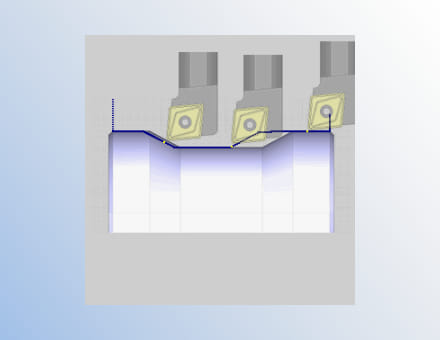

Kollisionskontrolle

Die Software berücksichtigt Werkzeughalter und Geometrie beim Analysieren der Programmierung für Kollisionserkennung, um sicherzustellen, dass Sie eine fehlerfreies Programm erstellen.

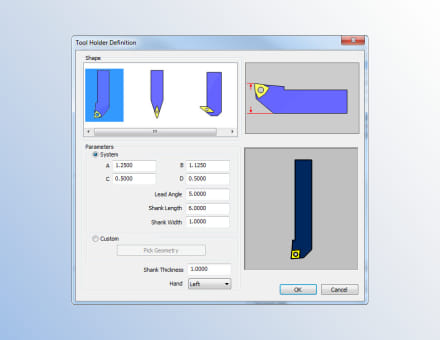

Werkzeughalter Definition

Halter für Rechts- oder Linkslauf, Leerlauf und Rückwärtsdrehen schnell einrichten. Wählen Sie aus den Standardhalterformen und geben Sie die Größen ein, die die Halter definieren.

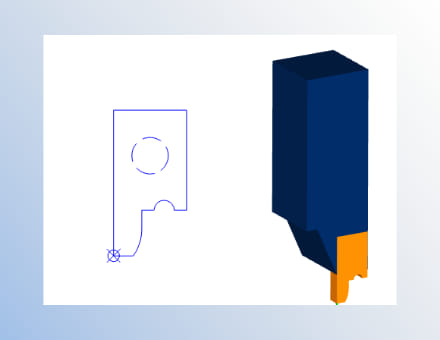

Benutzerdefinierte Werkzeughalter und Einsätze

Definieren Sie einfach Werkzeugprofile mit standardmäßigen Werkzeugformoptionen oder zeichnen Sie Ihr benutzerdefiniertes Werkzeugprofil so, dass es genau zu Ihrem Werkzeug passt. Die Werkzeugwegberechnungen berücksichtigen die benutzerdefinierte Werkzeughalter- und Einsatzgeometrie, um teure Kollisionen und ein mögliches Luftschneiden zu vermeiden.

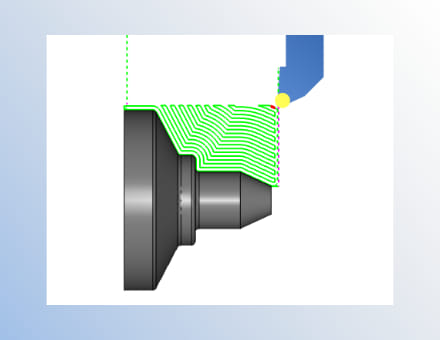

Schruppen

Schruppmuster, die über Standard-Festzyklen hinausgehen. Ermöglicht Versatzmuster, bidirektionales Schneiden und Halbfertigbearbeitung. Definieren und verwenden Sie benutzerdefinierte Rohteilprofile, um Ihren Werkzeugweg zu begrenzen, ideal für Gussteile und Rohteilprofile in Bearbeitung.

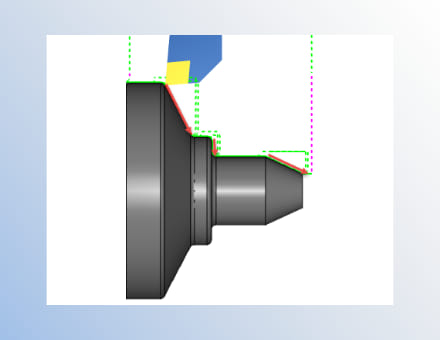

Schlichten

Schlichtmuster, die über Standard-Festzyklen hinausgehen. Ermöglicht kontinuierliches Schlichten, Grundschlichten, Durchmesserschlichten und Hybridschlichten. Verwenden Sie den benutzerdefinierten Überlappungswert, um sicherzustellen, dass kein Bestand zurückbleibt.

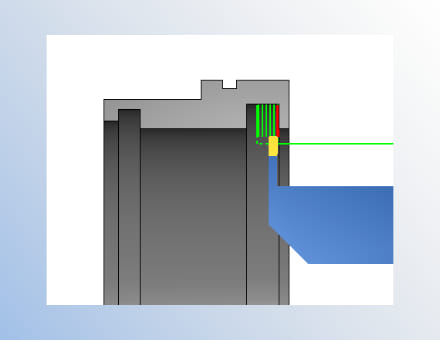

Einstechen

Nute, die über Standard-Festzyklen hinausgehen. Ermöglicht Standard-, Einzel- oder Zick-Zack-Schnitte. Ausgefeilte Sortieroptionen arbeiten, unter Berücksichtigung verschiedenster Materialien und Werkzeuge, von der Mitte aus, mit abwechselnden Schritten oder überspringen. Abwärtsschneiden für die Kollisionsprüfung und mehr!

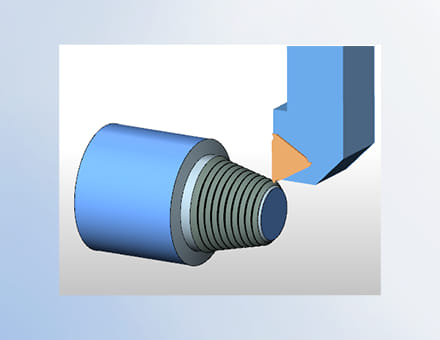

Gewindeschneiden

Erstellen Sie einen Gewinde auf der Außenseite, dem Innendurchmesser, der Vorderseite und der Rückseite Ihrer Teile. Unterstützung von G32, G76 für gerade oder konische Gewinde. Acme, American National, British Standard Whitworth, Strebe, Metrisch, Sharep V, Quadrat, Unified National.

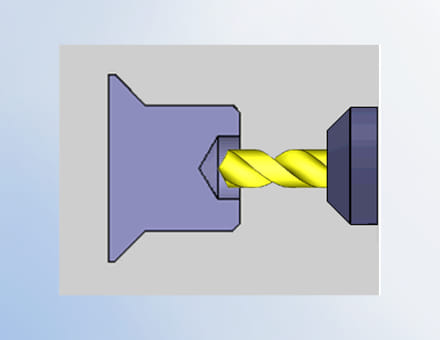

Bohren

Bohren, Fasen, Bohren und Reiben Sie Löcher auf Ihrer CNC-Drehmaschine mit dem Bohrungsassistenten von BobCAD. Wählen Sie Ihre Tiefe und verwenden Sie den Assistenten, um Ihre Operation, Ihr Werkzeug und Ihre Einstellungen einzurichten und zu definieren. Erstellen Sie Ihre benutzerdefinierten Vorlagen, um zukünftige Lochzyklen zu beschleunigen.

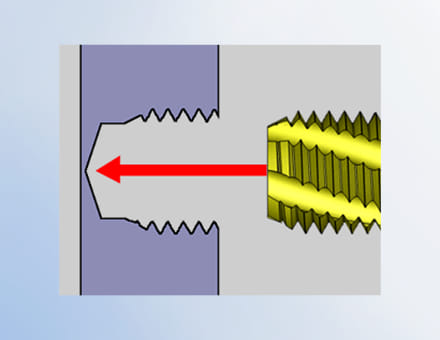

Gewindebohren

Verwenden Sie die Gewinde-Bibliothek, um Gewinde-Größen, Einstellungen und Werkzeuge auszuwählen und aufzurufen. Mithilfe desselben Workflows wie beim Bohrungsassistenten können Benutzer schnell mehrere Werkzeuge und Vorgänge hinzufügen, um Löcher auf der Mittellinie zu erkennen, zu bohren und Gewinde zu bohren.
