BobCAD NC Editor

Der neue NC-Editor Pro von BobCAD-CAM bietet leistungsstarke, benutzerfreundliche Funktionen für G-Code-Bearbeitung, Simulation und DNC-Kommunikation. Grafische Anzeige und Bearbeitung Ihrer NC-Programme für 2,3- und 4-Achs-Fräs- oder 2-Achs-Drehroutinen. Dank der einzigartigen ausklappbaren Struktur können Benutzer G-Code-Programme basierend auf den Werkzeugnummern schnell ein- oder ausblenden.

NC Editor Features

Zwischenablage

Verwenden Sie die Zwischenablage, um Codeblöcke aus einem Programmabschnitt in einen anderen zu kopieren und einzufügen.

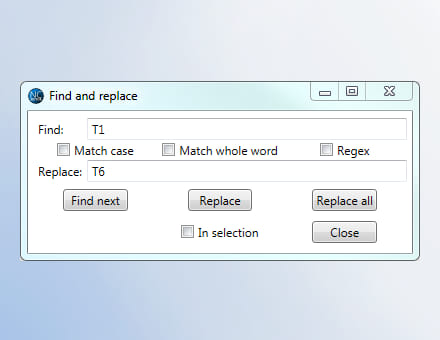

Finden / Ersetzen

Finden und ersetzen Sie Codeblöcke nach Bedarf. Suchen Sie mit Groß- und Kleinschreibung und/oder ganzen Wörtern.

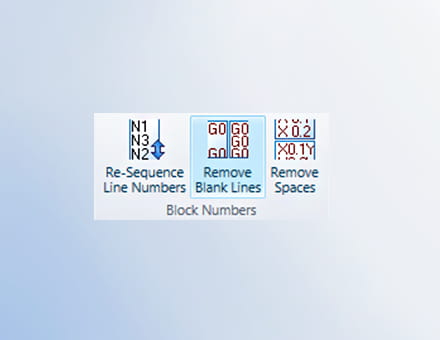

Block Nummern

Ordnen Sie die Zeilennummern nach Programmänderungen neu zu. Reduzieren Sie die Dateigröße, indem Sie leere Zeilen und Leerzeichen entfernen.
Ändern

Überschreiben Sie Ihren Vorschub und die durch ausgewählte Blöcke begrenzte Geschwindigkeit bis zum nächsten Werkzeugwechsel oder der gesamten Datei. Verwenden Sie den Werteditor, um Werte im NC-Programm mithilfe von mathematischen Funktionen zu ändern.

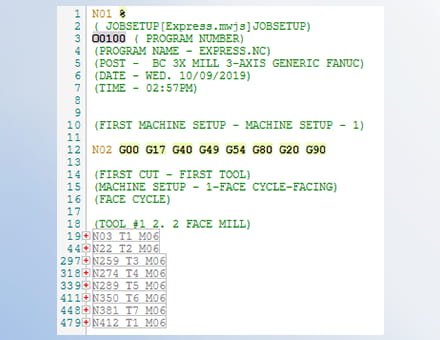

Klappbare Werkzeugblöcke

Reduzieren oder erweitern Sie Ihre NC-Programme oder gruppiert sie nach Werkzeugnummern. Diese einzigartige Faltfunktion macht es sehr einfach, werkzeugspezifische Codeblöcke zu isolieren.
Werkzeugwechsel / Kommentar

Erweitert mit einem einzigen Mausklick zum nächsten oder vorherigen Werkzeugwechsel oder Kommentarblock.

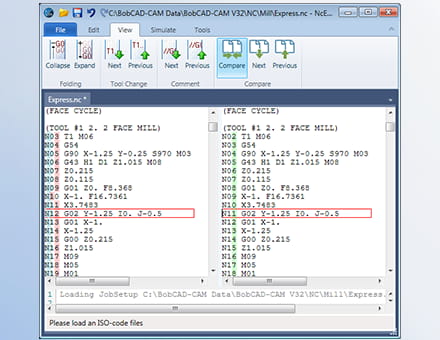

Vergleichen

Laden Sie 2 NC-Programme nebeneinander, um Unterschiede zu vergleichen und schnell zu erkennen. Hervorragend zum Erkennen und Überprüfen von Codeänderungen, die am Controller vorgenommen wurden.

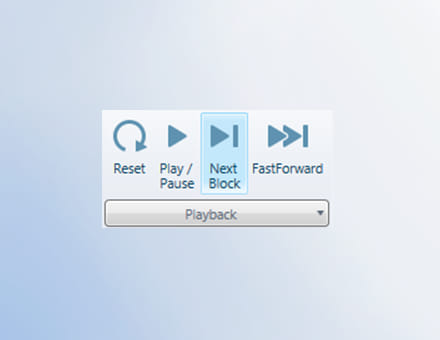

Wiedergabe

Zurücksetzen, Abspielen, Anhalten, einzelner Block oder schneller Vorlauf durch Ihre Verifizierung oder durch Backplot.

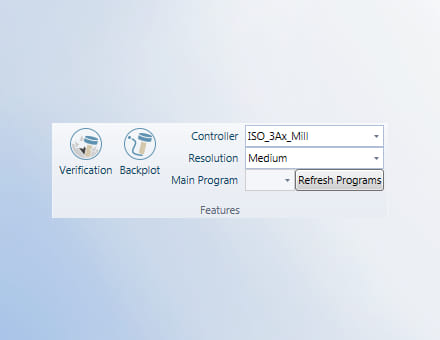

Eigenschaften

Wählen Sie zur Visualisierung von NC-Programmen entweder die Verifizierung der Simulation oder das Backplotten. Benutzer können Steuerungsvorlagen für verschiedene NC-Formate auswählen.

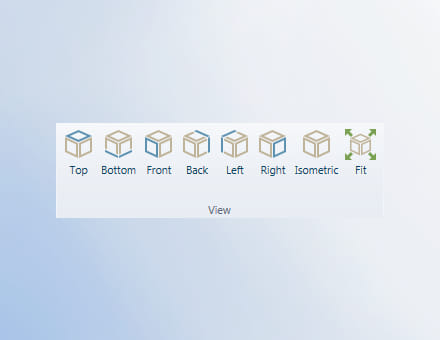

Ansicht

Wählen Sie vordefinierte Standardansichten: Oben, Unten, Vorne, Hinten, Links, Rechts oder Isometrisch. Dynamisches Drehen, Schwenken und Zoomen mit der Maus.

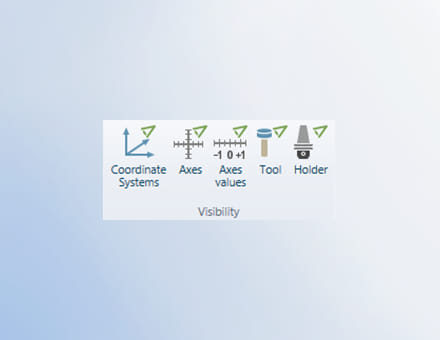

Sichtbarkeit

Ein- und Ausschalten der Anzeige von: Koordinatensystem, Achsen, Achsenwerten, Werkzeugen und Haltern.

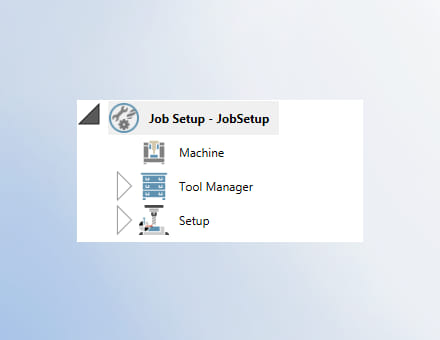

Konfiguration

Speichern, Laden oder Aktualisieren von maschinen- und auftragsspezifischen Werkzeugen, Werkzeughaltern, Rohteilen und Arbeitsversätzen. Hervorragend für die Überprüfung von Programmen, die nicht von BobCAD bereitgestellt und übergeben wurden.

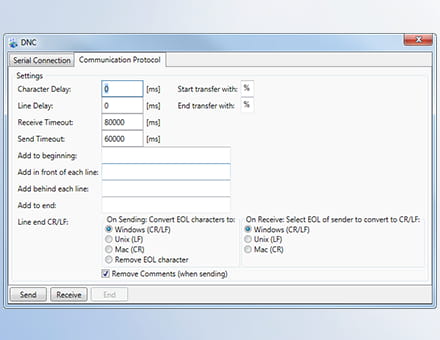

Übertragung

Einstellungen für die serielle Verbindung für die Übertragung von RS-232-DNC von Ihrem PC zur Steuerung. Passen Sie die steuerungsspezifischen Protokolle wie Port, Baudrate, Parität, Datenbits, Stoppbits und Flusssteuerung an.

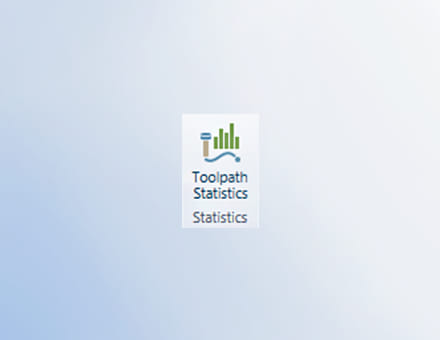

Statistiken

Nach dem Ausführen einer Überprüfung oder eines Backplots erhalten Benutzer werkzeugspezifische und allgemeine Informationen zum NC-Programm. Details zu Werkzeugweglängen, Min / Max-Verfahrwegen, Min / Max-Umdrehungen, Vorschub und Spindel, die als Textdatei exportiert werden können.
